产品介绍

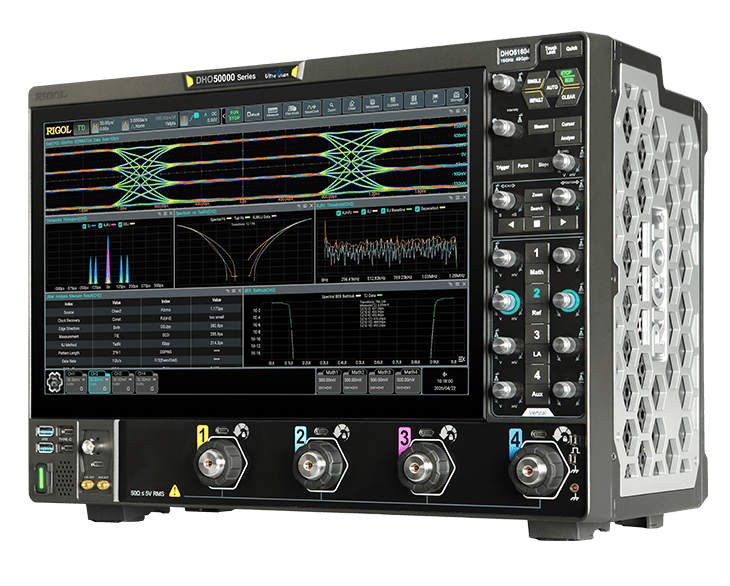

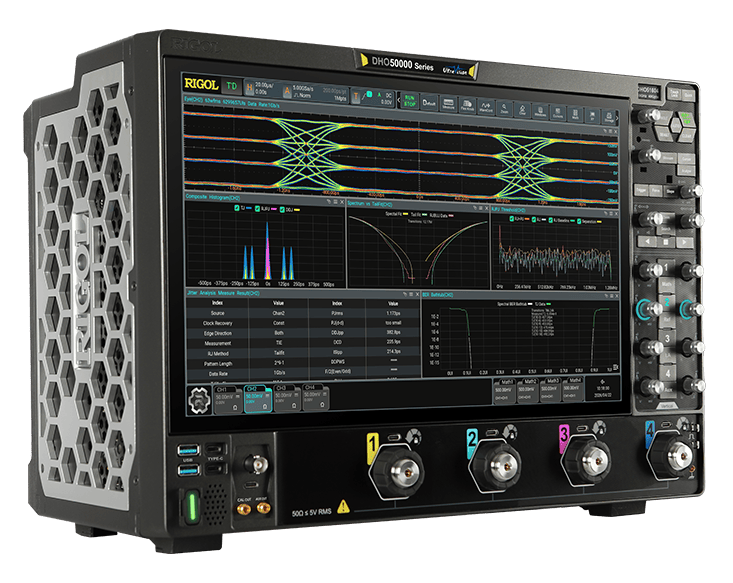

DHO50000 系列高分辨率数字示波器是 RIGOL 面向高速测试领域的重磅力作。在核心性能方面，该产品融合了高达 16GHz 的模拟带宽与 12bit 原生垂直分辨率，配合全通道 40GSa/s 的实时采样率与 4Gpts 大容量深存储，为高保真信号的捕获奠定了坚实基础；在体验设计方面，创新搭载的固态电子衰减器实现了无磨损、无噪音的切换，结合 198mm 的紧凑型纤薄机身，大幅优化了桌面级测试的交互体验；在应用生态方面，依托完善的原生差分探头生态与丰富的高级分析功能，致力于为工程师在复杂的多路高速信号验证中，提供精准、高效且可靠的全面测试方案。
产品参数
模拟带宽
8GHz，10GHz，13GHz，16GHz
通道数
4
最高实时采样率
40GSa/s
最大存储深度
4Gpts
垂直分辨率
12bits
最高波形捕获率
1,000,000 wfms/s
配置您的仪器
主机型号
| 产品 | 描述 |
|---|---|
| 8 GHz，40 GSa/s，4 通道示波器主机 | |
| 10 GHz，40 GSa/s，4 通道示波器主机 | |
| 13 GHz，40 GSa/s，4 通道示波器主机 | |
| 16 GHz，40 GSa/s，4 通道示波器主机 |
升级选件
| 产品 | 描述 |
|---|---|
| 2 Gpts 存储深度升级选件 | |
| 4 Gpts 存储深度升级选件 | |
| SFP+高速数据接口 |
测量和分析选件
| 产品 | 描述 |
|---|---|
| 高级眼图和抖动分析测量选件 | |
| 基础功率分析选件 | |
| 信道模拟-嵌入和去嵌 | |
| 信号完整性-均衡 |
串行协议触发和解码选件
| 产品 | 描述 |
|---|---|
| 嵌入式串行总线触发和解码（RS232/UART，I2C，SPI） | |
| 汽车串行总线触发和解码（CAN，CAN-FD，LIN，FlexRay） | |
| 音频串行总线触发和解码（I2S） | |
| MIL-STD-1553 串行总线触发和解码 | |
| SENT 解码 |
协议一致性测试选件
| 产品 | 描述 |
|---|---|
| 百兆/千兆以太网一致性 | |
| 车载以太网一致性 | |
| MIPI D-PHY 一致性 | |
| USB 2.0 信号质量一致性 | |
| 10 G 以太网一致性 | |
| USB 3.2 Gen1 一致性 | |
| PCIe Gen1/2/3 一致性 |
其他选件
| 产品 | 描述 |
|---|---|
| 16 GHz 有源差分电源探头 | |
| 13 GHz 有源差分电源探头 | |
| 10 GHz 有源差分电源探头 | |
| 精密 SMA 负载 | |
| DHO50000 专用行李箱 | |
| 3.5mm Female-Female 转接头 | |
| DHO50000 机架安装套件 | |
| 校准稳相同轴电缆 | |
| 成对相位匹配同轴电缆，1 米 | |
| 高阻探头转接器 3.5mm to BNC (1 MΩ) |
